主办单位:讯技光电科技(上海)有限公司
课程讲师:讯技光电资深工程师
课程时间:2014年9月15日(一)-17日(三) AM 9:00-PM 4:00
课程地点:广东珠海(具体地址开课前一周通知)
课程简介:
本课程为LED照明设计与照明工程的课程,内容涉及照明光学的基础理论、FRED照明光学设计、LiteStar4D照明工程及LED测试设备等内容。课程包括了光学工程软件FRED的基础教程、FRED照明设计、LED车灯和LED路灯的光学设计,学员全程亲自上机操作。主要给新用户讲授如何使用FRED构建光学模型、进行光线追迹和结果的分析、脚本优化等和照明工程中的灯具布置等。为学员展示FRED作为一款分析工具的软件特点和强大功能,并且结合LiteStar 4D设计完整的室内照明场景和道路照明工程项目,课程中实时地进行案例操作,最后我们会介绍可与FRED和LiteStar 4D配套使用的LED近场、远场测试设备,结合这些测试设备我们可以更好的解决照明工程设计方案。

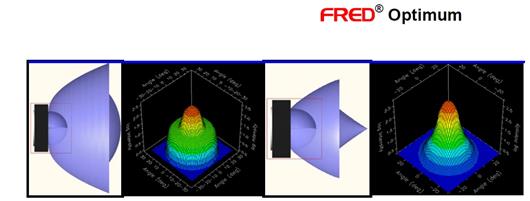

1.光学工程仿真软件--FRED Optimum
FRED Optimum是FRED最新版本,它包含了内置的混合优化模块,并且拥有利用当今高性能多CPU系统来加速光线追迹的能力。FRED的新混合全面优化运算是非序列性的,允许多重目标,拥有fractional weighting性能以连接变量和利用多种内置优化函数,加上用户自定义scripted优化函数可以应对非常任务。混合运算拥有对在FRED中直接建的或者从CAD软件中导入的NURBS表面进行全面优化的能力。优化方案给了用户完全控制变量,优化函数和优化运算以解决照明工程设计问题,提高整体设计效率。

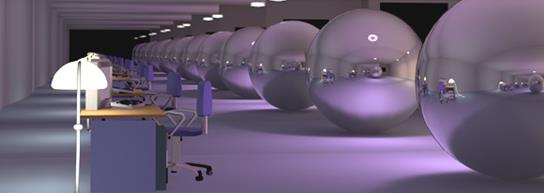

2.LiteStar 4D照明工程软件
LITESTAR 4D旨在为照明行业(制造商,代理商,分销商,设计师,项目经理等)提供一套整合的照明系统方案。
主要模块:
• Litecalc 照明设计和照度计算。其计算基于最新最强大的Photon Mapping算法,而替换了旧有的Radiosity 算法,使用渲染及光线追迹模块,可以同时导入用于室内和室外(户外公众地方、运动场地、道路和隧道)照明设计的二维和三维DXF文档中。
• Liswin 光源和灯具的电子目录查询
• Lisman 参数管理模块
• Photoview 配光数据管理模块
• Lisdat 电子目录创建及管理模块
• LisWEB 在互联网上更直观更便捷地使用Liswin电子目录
• FDB+MDB WEB 通过互联网实现自动产品数据库更新及远程产品搜索
3.LED测试设备
NFMS近场测试仪
优势:
• 生成用于光学建模的Radiant Source Model(RSM),可将输出结果输出为IES光源文件,EULUMDAT灯具配光曲线文件,或是RSM文件。IES和RSM文件可导入FRED等照明软件中进行光学设计分析。
• 在狭小的测量空间生成照明分布
• 同时测量亮度及色彩/频谱数据,特别适合LED灯具的开发及生产质检。
主要特点:
• 全自动测量控制
• 精密的数据建模和分析功能
• 兼容各种ProMetric成像色度计或光度计
• 较小的测量空间
• 集成到分析软件的近场测量数据推算远场分布
测量能力:
• 亮度
• 色差(u’,v’)
• 光强
• 三刺激色(X,Y,Z)
• 颜色(x,y)和(u’,v’)
OxyTech T6
光源近场测试系统(SIG)测角光度计T6
一款测试传统和LED光源及灯具的光强度和频谱分布的测角光度计
特性
- T6测角光度计符合LM-79 & EN 13032 & CIE n.70(探头移动式测角光度计)标准。
- 高级别的光度探头,精度高(f1’<1.5%)
- 所占的空间小(3×3×3 m)
- 同时获取光强度及颜色分析
- 操作简单,准确性、效率及灵活性高
- 强大的机器管理软件(Gonwin)
优势:
• 专为LED光源测量优化设计,测得光源近场模型Radiant Source Model(RSM),及能转成光线集(Rayset),可导入FRED等照明软件中进行光学设计分析。
• 可以针对不同的设计阶段和设计要求,重复生成包含不同光线数量的光学集,使整体设计过程更有效率。
主要特点:
• 非常高的动态范围16bit
• 从光源收集光线100%的填充因子
• 匹配CIE的滤光片检测颜色
• 集成ND滤光片转轮能够对无限亮度进行准确测试
• 精密稳定的机械设计
• 最小的角移动精度每次0.1°角度的转动
• Run-out 误差 小于0.015mm
课程大纲:
1. 照明光学设计—基础理论
1.1 几何光学重要原理
1.2 光源的种类及发展
1.3 LED光源的原理及分类
1.4 LED光源的优缺点及发展趋势
1.5 辐射度学和亮度学
1.6 光学系统设计的理念
1.7 成像系统范例
1.8 照明系统范例
1.9 N次光学设计
1.10 CIE色度系统
2. FRED软件介绍及基本操作
2.1 FRED软件背景
2.2 软件主界面(GUI)及自定义操作
2.3 模型建立(自身建模、机械设计模型导入、光学设计软件模型导入)
2.4 特性设定(材料、镀膜、散射等)
2.5 创建光源(光线文件导入、LED光源创建)
2.6 光线追迹(序列/非序列、自定义路径、高级光线追迹)
2.7 建立分析面(包括5种探测器类型、2D/3D显示、IES光源创建)
2.8 分析计算(光照度、光强、功率、偏振、杂散光和彩色图像等)
2.9 数字化工具(对图片频谱曲线采样、2D图纸数字化旋转得到3D模型)
2.10 脚本语言(VB)扩展功能(脚本评价函数进行照度分布优化)
2.11 反射罩和积分柱
3. FRED照明光学设计
3.1 设计理论
3.2 照明光源的种类
3.3 光源设置
3.4 反射罩、TIR全反镜 (NURBS表面优化)
3.5 照明系统设计
3.6 案例操作
4. LED车灯光学设计
4.1 设计理论
4.2 现有产品及专利介绍
4.3 车灯专利分析
4.4 案例操作
5. LED路灯光学设计
5.1 路灯的定义
5.2 路灯的历史
5.3 路灯的种类
5.4 路灯光学设计
5.5 设计范例
5.6 案例操作
6. LED背光板 光学设计
6.1 LED背光板光学设计理论
6.2 设计范例
6.3 案例操作
7. MR16灯具光学设计
7.1 MR16灯具定义
7.2 MR16灯具光学特性
7.3 MR16灯具分类
7.4 MR16灯具产品
7.5 MR16灯具光学设计原理
7.6 MR16设计案例
8.LiteStar 4D照明工程软件
8.1 软件背景及介绍
8.2 软件模块及功能(包括Photoview Plus/Custom/Batch)
8.3 软件主界面及操作
8.4 丰富的灯具及光源数据库(支持在线更新)
8.5 快速产品搜索模式
8.6 配光测量报告及图表、IES文件解读
8.7 室内照明场景设计
8.8 光线追踪及渲染操作
8.9 创建照明工程案例分析报告
8.10 户外照明工程案例
8.11 道路照明工程案例
9.LED测试设备
9.1 LED测试设备简介
- 近场光度测试: Radiant Zemax NFMS & SIG
- 测角光度计: OxyTech T6
9.2实验室可提供之服务(测试、设计、培训服务)
- 硬件及软件应用培训:
- NFMS, SIG & T6之安装及基础应用培训
- 在线或现场技术支持
