1064nm56°偏振分光镜的研制

1064nm56度偏振分光镜研制情况如下：

l  典型技术指标：

l  样片典型尺寸：27*13*3；

l  波长：1064nm；

l  入射角：56度（公差）；

l  消光比：大于500；50层对应200消光比

l  损伤阈值：大于500MW/cm2；

1.设计膜系：

膜系采用了交替生长的50层膜系。

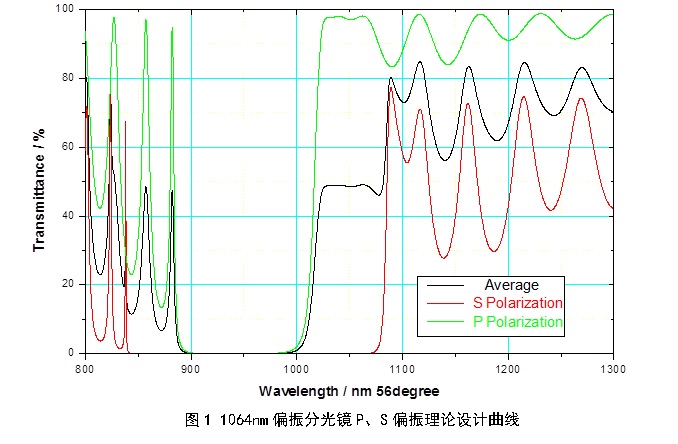

56°设计曲线如下：相关消光比的情况如下：直接从设计曲线值产生。

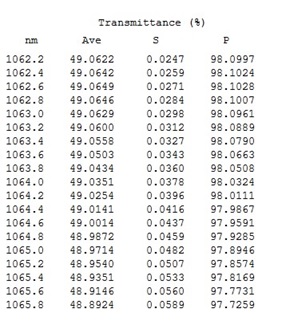

图2  1064nm偏振分光镜在1064nm附近的平均、P偏振、S偏振设计值

从设计数据得出消光比设计值：

98.0324/0.0378=2592

2.测试曲线

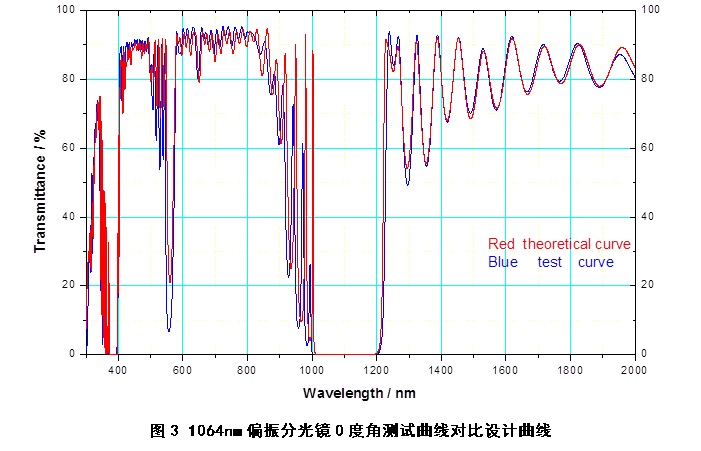

该膜系在0度角度时候的透过率曲线的设计值和测试值对比

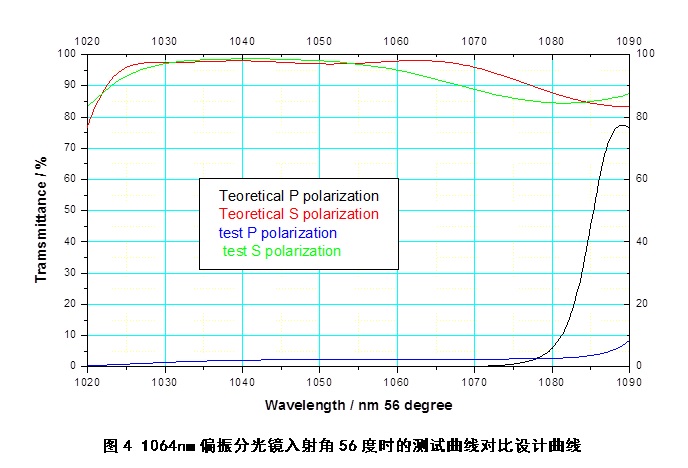

 膜系在56°角测试情况：

3. 技术参数说明：

l  图4中S偏振光的透过没达到设计值是因为测试误差导致。测试中采用的偏振片无法把S偏振光分离的充分彻底。从测试的总体来看达到设计值是比较容易的。

l  同样P偏振光也会引入一些S偏振光，但是测试片抑制的比较好，因此对测试结果的影响可以忽略不计。

4. 相关能力介绍

l  该膜系材料均为氧化物，设计总厚度超过8微米；我们制作能力达到8微米量级的精确控制，膜层控制精度达到1%；包含长波通、短波通、偏振分光镜、全介质中性分光镜、全介质宽带高反射膜。

l  1064nmPS偏振分光镜P偏振光的透过率能够达到95%以上，也可达到97%以上，但投入成本和价格会高。

l  1064nmPS偏振分光镜56度消光比能够保证2000以上，如要求达到3000或者4000以上同样成本和价格会高些。
